瑞士Sensirion公司推出了SHT1x单片数字温湿度集成传感器。 采用CMOS微加工专利技术(CMOSenstechnology),确保产品具有极高的可靠性和出色的长期稳定性。

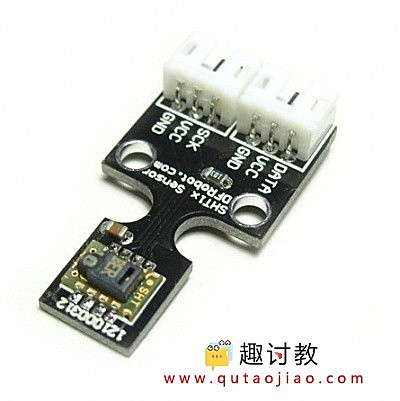

外观

Arduino温度湿度传感器-SHT1x数字温湿度传感器

概述

  • 瑞士Sensirion公司推出了SHT1x单片数字温湿度集成传感器。
  • 采用CMOS微加工专利技术(CMOSenstechnology),确保产品具有极高的可靠性和出色的长期稳定性。
  • 该传感器由1个电容式聚合体测湿元件和1个能隙式测温元件组成,并与1个14位A/D转换器以及1个2-wire数字接口在单芯片中无缝结合,使得该产品具有功耗低、反应快、抗干扰能力强等优点。
  • 在对环境温度与湿度测量要求高的情况下使用,该产品具有极高的可靠性和出色的稳定性。
  • 与Arduino专用传感器扩展板结合使用,可以非常容易地实现与温度和与湿度感知相关的互动效果。

技术规格

  • 传感器工作电压: 5v
  • 接口简单(2-wire),响应速度快;
  • 相对湿度和温度的测量兼有小数点输出;
  • 全部校准,数字输出;
  • 超低功耗,自动休眠;
  • 出色的稳定性;
  • 超小体积(表面贴装);
  • 湿度范围0-100%RH,温度范围-40-128.8℃
  • 测湿精度±4.5%RH,测温精度±0.5℃(25℃)。
  • 使用Arduino SHT1x库可以直接驱动
  • 模块尺寸:32X17mm

应用范围

  • 精确的数据记录
  • 变送器
  • 自动化及过程控制
  • 楼宇控制和HVAC
  • 测试与测量
  • 医疗

连接示意图

Arduino温度湿度传感器-SHT1x数字温湿度传感器

示例代码

在运行样例程序前,请先安装SHT1x 库文件到您的Arduino libraries文件夹下

//Arduino Sample Code for SHT1x Humidity and Temperature Sensor
//www.DFRobot.com
//Version 1.0

#include <SHT1x.h>

// Specify data and clock connections and instantiate SHT1x object
#define dataPin  10
#define clockPin 11
SHT1x sht1x(dataPin, clockPin);

void setup()
{
   Serial.begin(38400); // Open serial connection to report values to host
   Serial.println("Starting up");
}

void loop()
{
  float temp_c;
  float temp_f;
  float humidity;

  // Read values from the sensor
  temp_c = sht1x.readTemperatureC();
  temp_f = sht1x.readTemperatureF();
  humidity = sht1x.readHumidity();

  // Print the values to the serial port
  Serial.print("Temperature: ");
  Serial.print(temp_c, DEC);
  Serial.print("C / ");
  Serial.print(temp_f, DEC);
  Serial.print("F. Humidity: ");
  Serial.print(humidity);
  Serial.println("%");

  delay(2000);
}

相关文档

SHT1x手册
C语言样例代码
SHT1x 库文件
