(二)msp430进阶:DHT11传感器与MSP-EXP430G2 TI Launchpad连接

介绍

(二)msp430进阶:DHT11传感器与MSP-EXP430G2 TI Launchpad连接

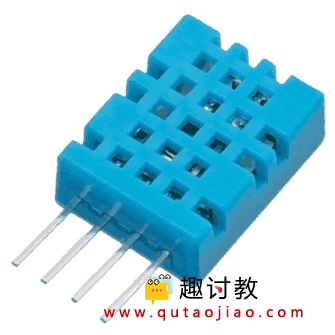

DHT11传感器

DHT11传感器通过单根线连续测量并提供湿度和温度值。

它可以测量相对湿度的百分比(20至90%RH)和温度(摄氏度),范围为0至50°C。

它有4个引脚; 其中一个用于串行形式的数据通信。

不同TON和TOFF的脉冲被解码为逻辑1或逻辑0或起始脉冲或帧结束。



接口图

(二)msp430进阶:DHT11传感器与MSP-EXP430G2 TI Launchpad连接

DHT11传感器与MSP-EXP430G2 TI Launchpad连接



从DHT11传感器读取温度和湿度。



在这里,我们将使用Adafruit的DHT11库,下载地址:

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:

解压缩库并将该文件夹添加到Energia IDE的libraries文件夹路径中。

该库旨在与Adafruit统一传感器库配合使用。

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:

解压缩名为Adafruit_Sensors.h的文件,并将其添加到已添加到库中的DHT11库文件夹中,如上所述。

有关如何将自定义库添加到Energia IDE并使用其中的示例的信息,请参阅“基础知识”部分中的“ 将库添加到Energia IDE ”。

我们根据我们的要求修改并使用了DHT_Unified_Sensor示例程序。



注意事项:为了使上面提到的库在Energia IDE中工作,我们需要在读取温度和读取湿度函数的定义中更改浮点变量f的值,在库中的DHT.cpp文件中,来自NAN为0 (零)。上面的链接将为您提供原始库文件。我们在下面给出的附件和源代码部分中为Energia IDE提供了修改后的库和程序。



谨慎行事 MSP-EXP430G2 TI Launchpad主板具有512字节的RAM,可轻松上传,尤其是在使用不同库时。有时您需要串行缓冲区足够大以包含所需的数据,并且您必须修改串行库的缓冲区大小。在做这些事情时,我们必须确保代码不会使用超过70%的RAM。这可能导致代码以不稳定的方式工作,有时运行良好并且在其他方​​面失败。

有些时候RAM使用率可能会超过70%并且代码将完全正常工作,并且即使RAM使用率为65%,代码也无法工作。

在这种情况下,可能需要对缓冲区大小和/或变量进行一些试验和错误。



从DHT11读取温度和湿度的程序

// DHT Temperature & Humidity Sensor
// Unified Sensor Library Example
// Written by Tony DiCola for Adafruit Industries
// Released under an MIT license.

// Depends on the following Arduino libraries:
// - Adafruit Unified Sensor Library: https://github.com/adafruit/Adafruit_Sensor
// - DHT Sensor Library: https://github.com/adafruit/DHT-sensor-library

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

#define DHTPIN            11         // Pin which is connected to the DHT sensor.

// 取消注释使用中的传感器类型:
#define DHTTYPE           DHT11     // DHT 11
//#define DHTTYPE           DHT22     // DHT 22 (AM2302)
//#define DHTTYPE           DHT21     // DHT 21 (AM2301)


DHT_Unified dht(DHTPIN, DHTTYPE);

uint32_t delayMS;

void setup() {
  Serial.begin(9600);
  // Initialize device.
  dht.begin();
  Serial.println("DHTxx Unified Sensor Example");
  // Print temperature sensor details.
  sensor_t sensor;
  dht.temperature().getSensor(&sensor);
  Serial.println("------------------------------------");
  Serial.println("Temperature");
  Serial.print  ("Sensor:       "); Serial.println(sensor.name);
  Serial.print  ("Driver Ver:   "); Serial.println(sensor.version);
  Serial.print  ("Unique ID:    "); Serial.println(sensor.sensor_id);
  Serial.print  ("Max Value:    "); Serial.print(sensor.max_value); Serial.println(" *C");
  Serial.print  ("Min Value:    "); Serial.print(sensor.min_value); Serial.println(" *C");
  Serial.print  ("Resolution:   "); Serial.print(sensor.resolution); Serial.println(" *C");
  Serial.println("------------------------------------");
  // Print humidity sensor details.
  dht.humidity().getSensor(&sensor);
  Serial.println("------------------------------------");
  Serial.println("Humidity");
  Serial.print  ("Sensor:       "); Serial.println(sensor.name);
  Serial.print  ("Driver Ver:   "); Serial.println(sensor.version);
  Serial.print  ("Unique ID:    "); Serial.println(sensor.sensor_id);
  Serial.print  ("Max Value:    "); Serial.print(sensor.max_value); Serial.println("%");
  Serial.print  ("Min Value:    "); Serial.print(sensor.min_value); Serial.println("%");
  Serial.print  ("Resolution:   "); Serial.print(sensor.resolution); Serial.println("%");
  Serial.println("------------------------------------");
  // Set delay between sensor readings based on sensor details.
  delayMS = sensor.min_delay / 1000;
}

余下程序:

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:

完整程序和库文件下载:

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:
