(五)倒计时交通灯-1

释放双眼,带上耳机,听听看~!

简介

在没有行人的情况下,骑车交通灯常亮绿灯,直到行人按下按钮,行人交通灯会慢慢变成绿灯,骑车交通灯变成红灯。在这种情况下,灯将改变,有利于行人。

步骤一 材料准备

硬件准备:

  • Arduino UNO开发板*1
  • LED*6
  • 220Ω电阻*6
  • 杜邦线若干
  • 面包板*1

软件准备:

  • Mixly软件

步骤二 原理说明

倒计时交通灯就跟我们平时出门看到的那种一样,红灯可能30s,黄灯3s,绿灯可能也是30s。十字路口两路交通灯交替变换。当一路为绿灯时,另一路为红灯。

步骤三 电路搭建

如下搭建图,左边三个为一路,右边三个为另一路:

(五)倒计时交通灯-1

步骤四 编写程序

Mixly程序

1.定义引脚

(五)倒计时交通灯-1

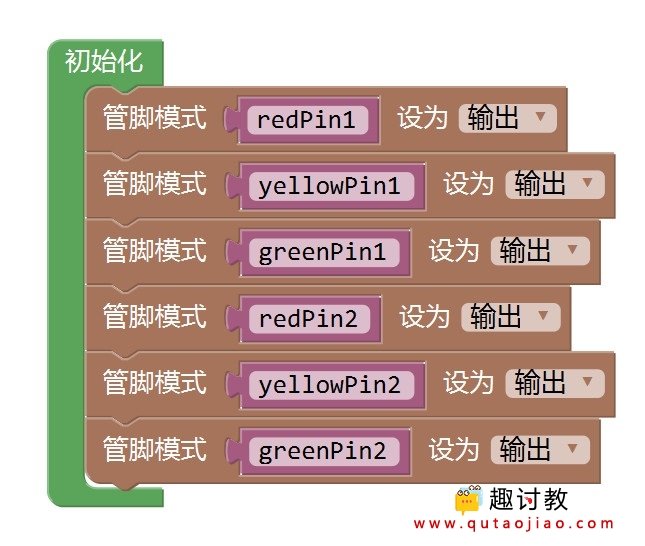

2.设置引脚模式(这一步可以省略)

(五)倒计时交通灯-1

3、实现功能

(五)倒计时交通灯-1

Arduino程序

程序下载

步骤五 验证结果

程序上传成功之后,就可以看到两路红绿灯进行倒计时变换了。
