stm32核心板文件

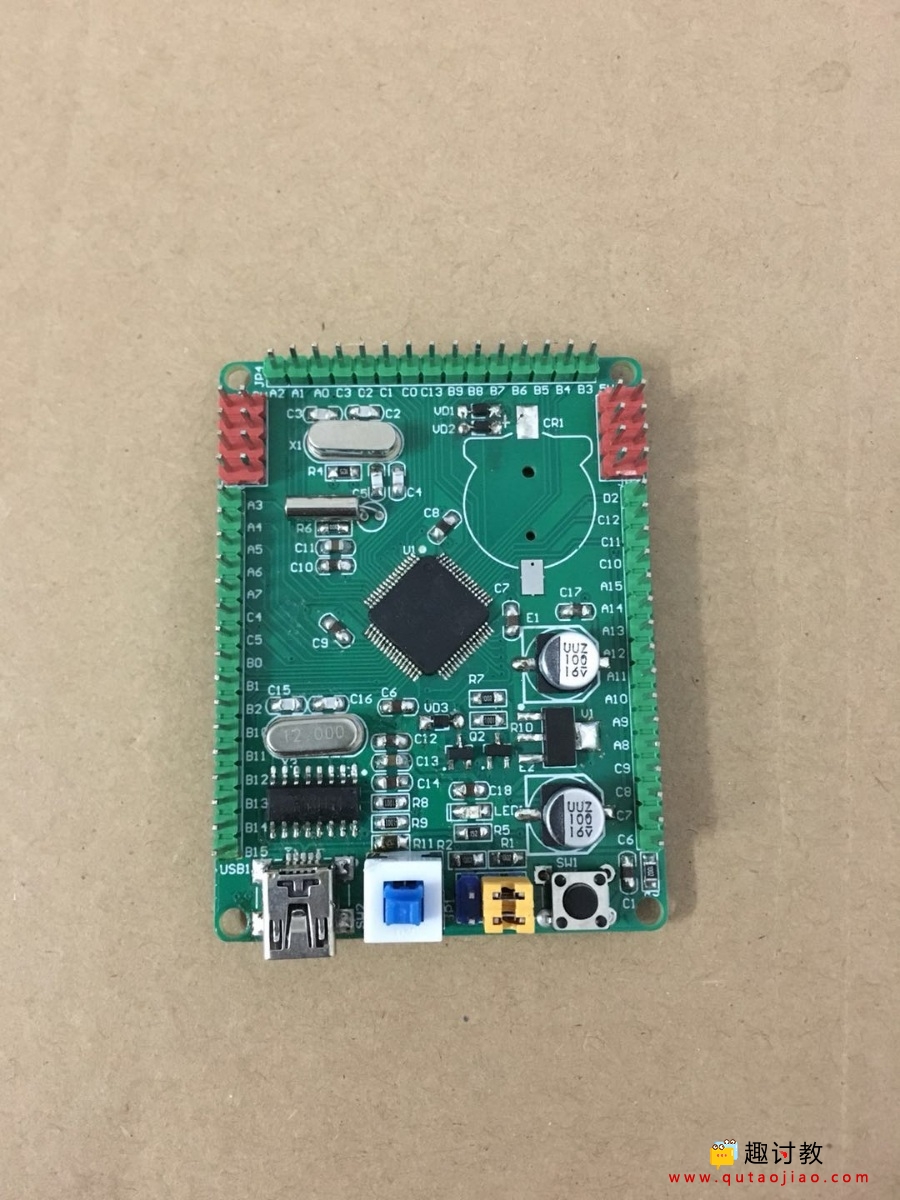

相信喜欢stm32开发板的伙伴们也很想拥有自主设计的电路板,这是我之前焊接好的PCBA板子,总体来说还挺好看的吧。下文我将所有文件分享给大家!

stm32核心板文件

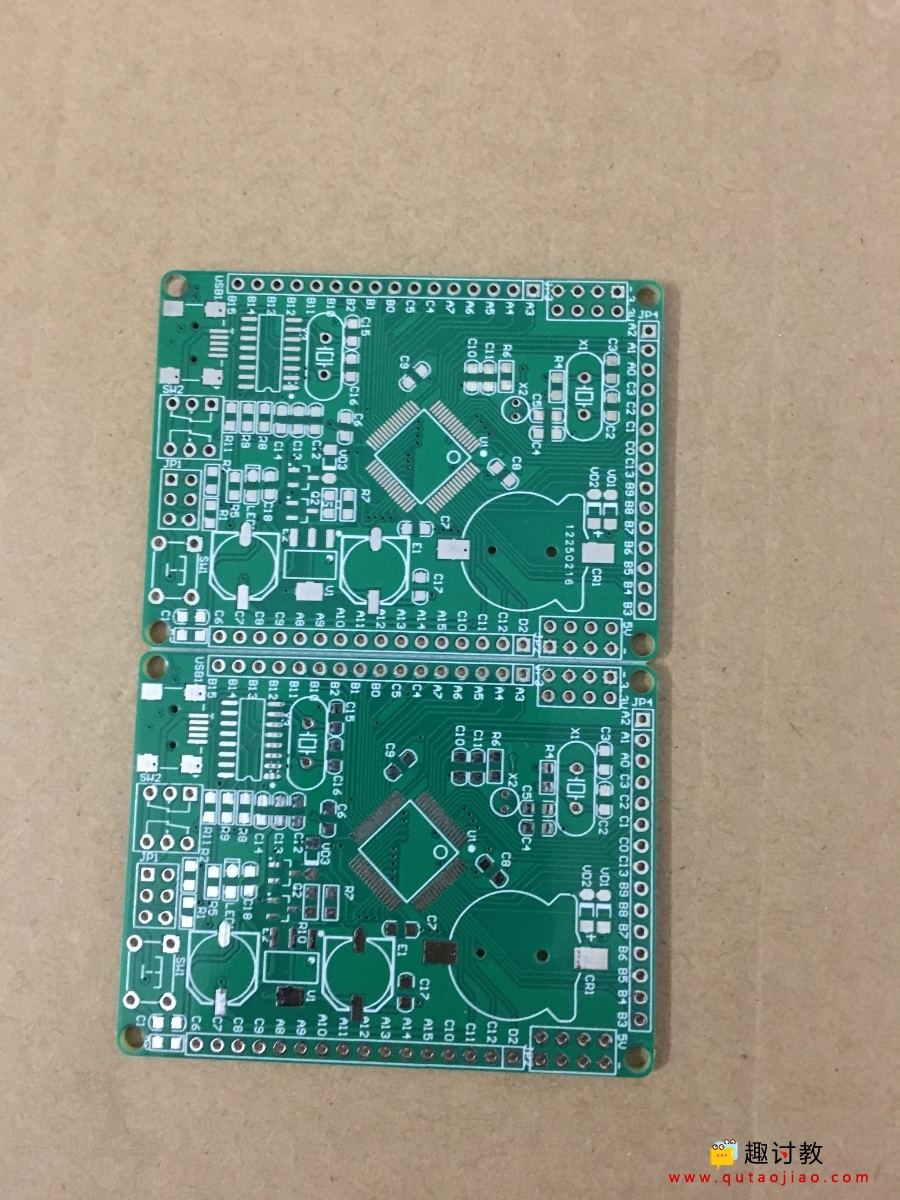

板子设计非常小巧美观,这是实际尺寸。

stm32核心板文件

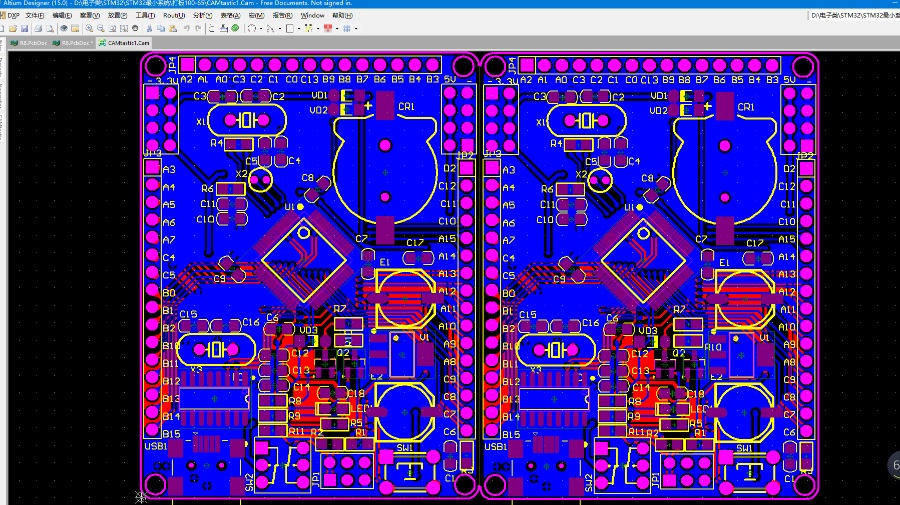

这是双板图片,用Altium Designer软件拼好修改丝印文字后打出来的(传上的图变回两份不同丝印文字了,自行修改或用我的),我上传了这份文件图纸,发x宝的话请生成gerber文件(一块板有两块)。

stm32核心板文件
stm32核心板文件

我将下图所示所有文件上传。图纸并非原创,因此板设计得很美观小巧,故分享给大家!

stm32核心板文件

点击这里获取链接, 提取码: xyrh 。
