ESP32 带 SIM800L GSM/GPRS开发板介绍

TTGO T-Call是一款结合了 SIM800L GSM/GPRS 模块的 ESP32 开发板,仅需 50~80元人民币左右,某宝有得卖。

除了 Wi-Fi 和蓝牙,还可以通过短信或电话与此 ESP32 板进行通信。此外,还可以使用 SIM 卡流量数据将 ESP32 连接到互联网。这对于无法通过 Wi-Fi 访问附近路由器的物联网项目来说非常有用。

哪里买这个?

某宝、某1688啥的地方都可以,找便宜的买就行,记得买带有SIM模块的,如下图所示:

ESP32 带 SIM800L GSM/GPRS开发板介绍
ESP32 带 SIM800L GSM/GPRS开发板介绍
ESP32 带 SIM800L GSM/GPRS开发板介绍

TTGO T-Call ESP32 概述

ESP32 带 SIM800L GSM/GPRS开发板介绍

TTGO T-Call 是一款结合了 SIM800L GSM/GPRS 模块的 ESP32 开发板。

这允许使用 SIM 卡流量数据将 ESP32 连接到互联网,或通过 SMS 或电话与开发板通信。这对于偏远地区的项目非常方便。

2G网络

重要提示: SIM800L 可在 2G 网络上使用,因此它仅在您所在的国家/地区可用,前提是 2G 网络可用。在我们美丽的国家中国是OK的。

micro SIM 卡

请注意,此板需要带有一些数据流量的 SIM 卡,一些物联网卡啥的,都是可以的,发送数据不大,买个便宜的就行。

请注意,此板仅支持 nano SIM 卡。

ESP32 带 SIM800L GSM/GPRS开发板介绍

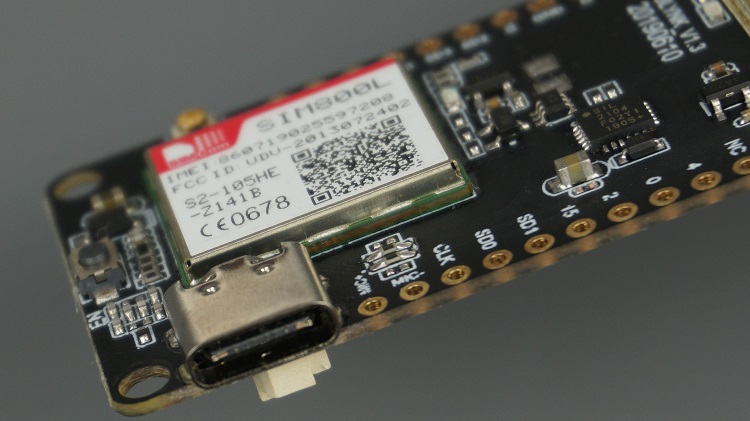

USB-C

TTGO T-Call 使用 USB-C 插槽进行供电和编程(通过 CP2104)。

ESP32 带 SIM800L GSM/GPRS开发板介绍

包装中不包含 USB-C 电缆,可以在购买电路板时考虑购买一根。

ESP32 带 SIM800L GSM/GPRS开发板介绍

电源

TTGO T-Call SIM800L 可以通过 USB-C 电缆供电,也可以使用 2 针 JST 接头连接 3.7V 锂电池。电池连接器包含在包装中。您还将获得天线和接头引脚。

ESP32 带 SIM800L GSM/GPRS开发板介绍

包装带有的天线存在一些信号强度问题。因此,我们使用了以下天线之一,所有连接问题都解决了。

ESP32 带 SIM800L GSM/GPRS开发板介绍

TTGO T-Call Sim800L 引脚分配

当您获得 TTGO T-Call ESP32 板时,它带有排针,您可以将其焊接到板上以访问 ESP32 GPIO 以连接传感器或输出等外围设备。

这使您可以通过向您的 ESP32 发送 SMS 或拨打电话来控制输出或监控传感器。

当您发送 SMS 或获取智能手机中的传感器读数时,这可以是一个完美的板放置在远程位置以控制输出。

下图显示了 TTGO T-Call SIM800L 引脚排列:

ESP32 带 SIM800L GSM/GPRS开发板介绍

对 TTGO T-Call SIM800L 板进行编程

有几种方法可以对您的开发板进行编程:使用 Arduino IDE、MicroPython 或 ESP-IDF。TTGO T-Call SIM800L GitHub 页面建议使用以下示例开始:

TTGO T-Call SIM800L 主板规格

最后,这里是 TTGO T-Call SIM800L ESP32 Board 规格列表:

  • 芯片组: ESP32 240MHz Xtensa® 双核 32 位 LX6 微处理器
    • 闪存:QSPI 闪存 4MB / PSRAM 8MB
    • SRAM:520kB SRAM
  • 连接性:
    • WiFi 4 8​​02.11 b/g/n (2.4 GHz) 高达 150 Mbps
    • 蓝牙 4.2 经典 + 蓝牙低功耗 (BLE)
    • 2G GSM/GPRS 通过 SIMcom SIM800L 模块 + Nano SIM 卡槽
  • 复位按钮
  • USB转TTL CP2104
  • 用于供电和编程的USB-C端口
  • 接口:带 UART、SPI、SDIO、I2C、PWM、PWM、I2S、IRGPIO、电容触摸传感器、ADC、DAC 的引脚
  • 电源:
    • USB-C 端口:5V 1A
    • JST接头:3.7V锂电池(500毫安充电电流)

总结

TTGO T-Call SIM800L ESP32 板为您的项目增加了蜂窝连接。这意味着除了 Wi-Fi 和蓝牙之外,您还可以使用 SMS、电话与您的主板通信或使用您的 SIM 卡流量数据连接到互联网。

该板非常适合远程位置的物联网项目,因为您可以向 ESP32 发送 SMS 以请求传感器数据,当传感器读数高于特定阈值时在智能手机上接收 SMS 通知,发送 SMS 到控制输出等等!

此外,拥有一个无需配置到路由器即可连接到互联网的 ESP32(因为它使用 SIM 卡流量数据)对于许多项目来说非常有用。
