(二)nodemcu初级:引脚定义与原理图

释放双眼,带上耳机,听听看~!

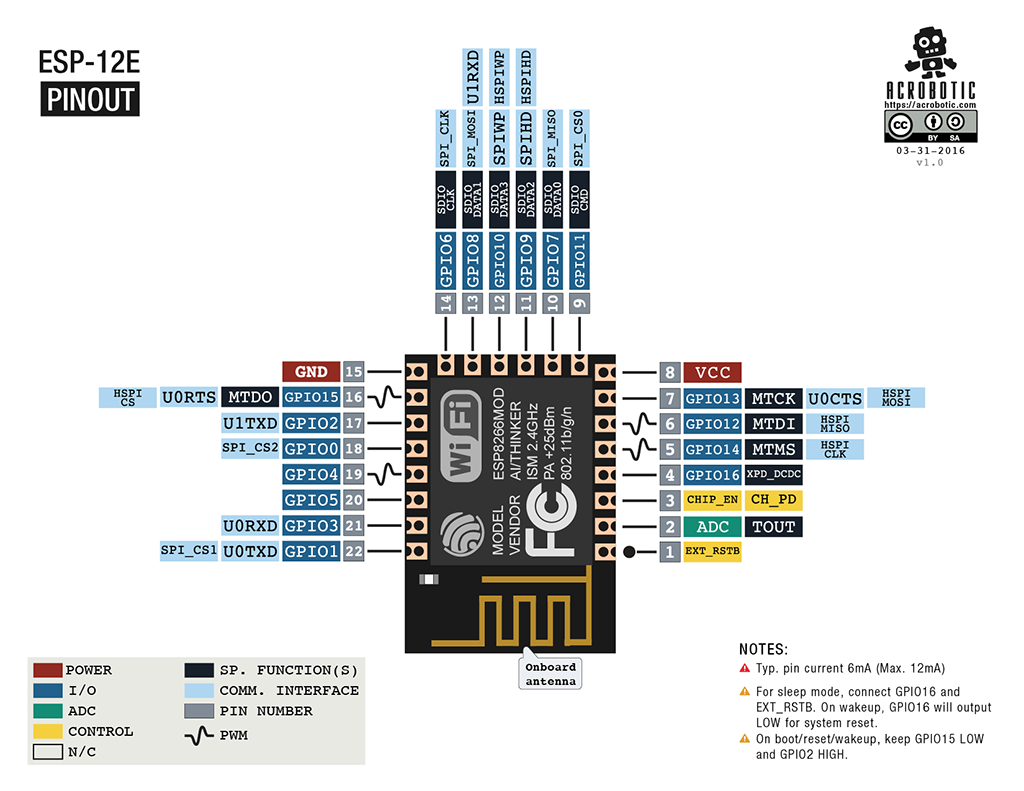

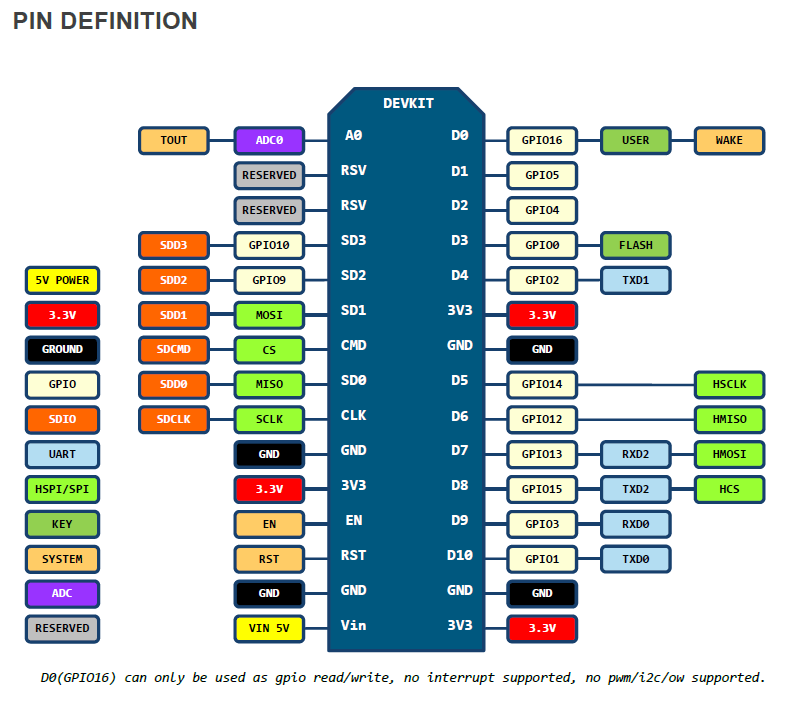

前面第一节提到了引脚定义,下面分享一下nodemcu的引脚功能定义图,在编程过程中,学会看功能图是很重要的:

image https://bbs.qutaojiao.com/assets/images/1-8a6C3OpFebISZIds.png

image https://bbs.qutaojiao.com/assets/images/1-Pu85KwdkTCsQz1dh.png

有需要的可以鼠标右键保存到本地供学习时查看:grinning:
