（四）NodeMCU初级：红外传感器的应用

介绍：PIR传感器与NodeMCU的使用

这是一个简单的指导。

在本教程中，我们将学习如何使用红外传感器/HC-SR501传感器。

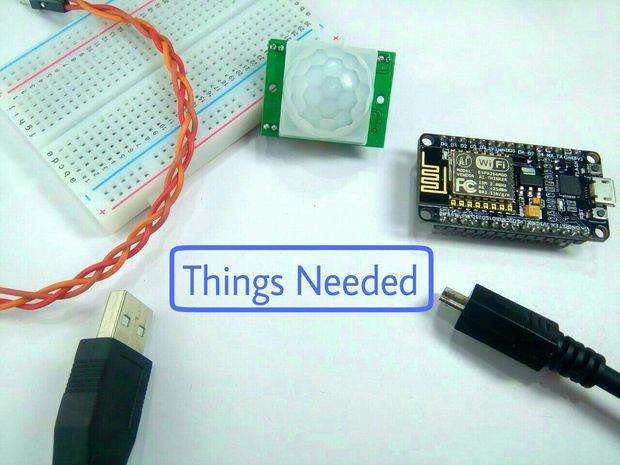

步骤1：材料准备

硬件组件

NodeMCU

PIR传感器/ HC-SR501

面包板

跳线

微型USB电缆

LED

* 100欧姆

软件组件

Arduino IDE

步骤2：原理说明

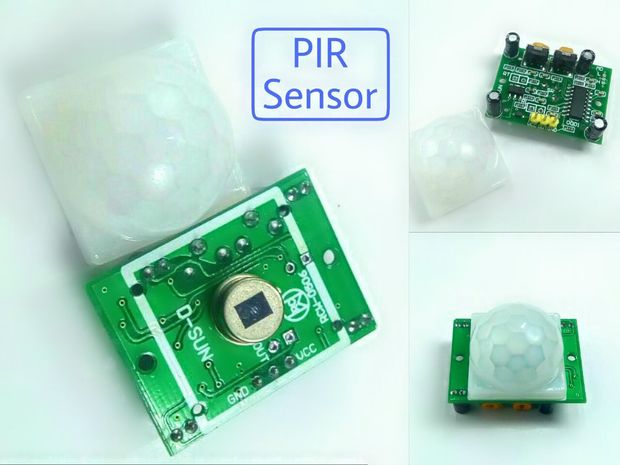

什么是PIR传感器？

Pyroelectric / Passive InfraRed 传感器：红外人体传感器可以感测运动的预提，通常用于检测人是否在红外检测范围内移动。它们体积小巧，价格低廉，功耗低，易于使用，不会磨损。

因此，这个通常用于家庭或企业中的家电使用。它们通常被称为PIR，“被动红外”，“热电”或“红外运动”传感器。

输出：数字脉冲高电平（3V）触发时（运动检测）数字低电平空闲（无运动检测）。脉冲长度由PCB上的电阻和电容决定，传感器与传感器之间不同。灵敏度范围：高达20英尺（6米）的检测范围。

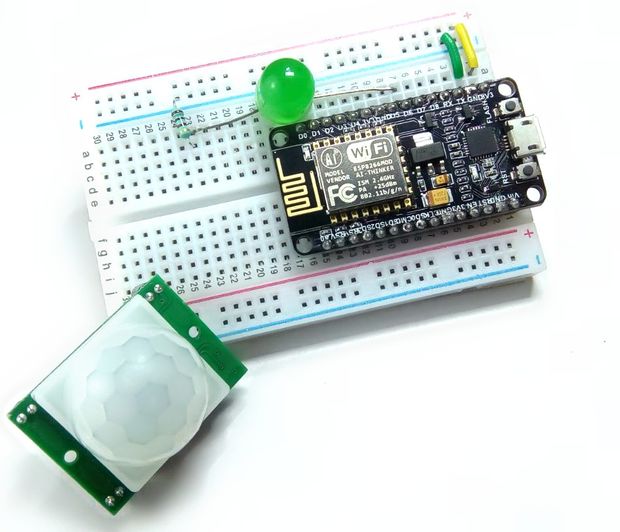

步骤3：电路连接

将PIR传感器连接到NodeMCU非常简单。PIR作为数字输出，所以您需要做的是操作引脚进行电平的翻转高（检测）或低（未检测）。可以查看图片了解线路的连接。

大多数PIR模块在侧面或底部都有三个引脚连接。引脚排列可能因模块而异，因此仔细检查引脚排列！电源通常为3-5v直流输入。

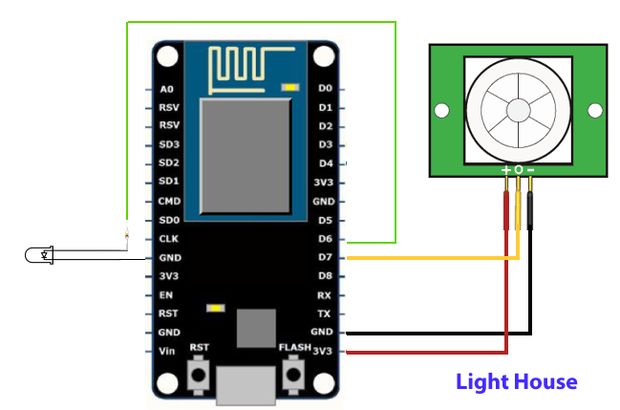

电路连接如下：

HC-SR501的Vcc引脚连接到NodeMCU的+ 3v。

HC-SR501的输出引脚连接到NodeMCU的数字引脚D7。

HC-SR501的GND引脚连接到NodeMCU的接地引脚（GND）。

在这个例子中，我们将LED的阳极引脚连接到数字引脚D6和阴极引脚到NodeMCU的GND引脚。

在开始编码之前，您需要打开Arduino IDE。要下载Arduino IDE和设置好NodeMCU使其可以编译，没配置好开发环境的看前面的内容。

步骤4：开始编程

代码非常简单，基本上只是设置数字引脚D7的输入是高电平还是低电平。程序中还利用Serial.println进行状态的打印，在串口监视器进行状态的跟踪。

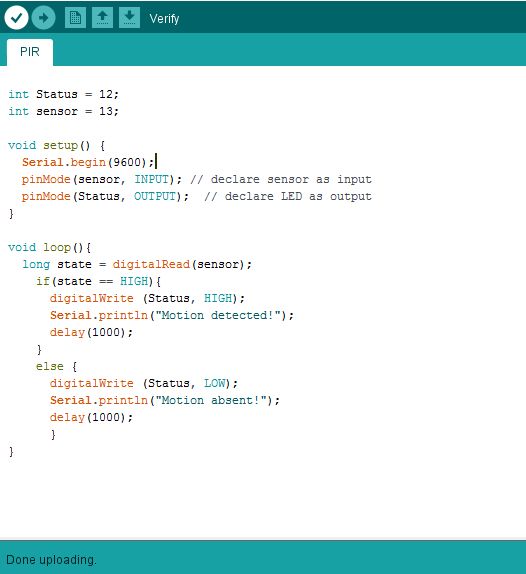

以下是这节课的代码：

[scu name=”arduino-ide-post” platform=”esp32:esp32:esp32″]

int Status = 12;  // Digital pin D6
int sensor = 13;  // Digital pin D7

void setup() {

  pinMode(sensor, INPUT);   // declare sensor as input
  pinMode(Status, OUTPUT);  // declare LED as output
}
void loop() {

  long state = digitalRead(sensor);
  if (state == HIGH) {
    digitalWrite (Status, HIGH);
    Serial.println("Motion detected!");
    delay(1000);
  }
  else {
    digitalWrite (Status, LOW);
    Serial.println("Motion absent!");
    delay(1000);
  }
}

[/scu]

步骤5：上传代码

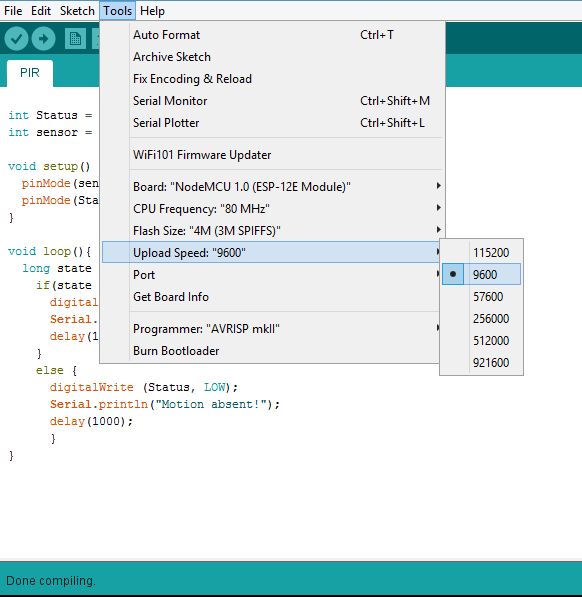

打开 工具

开发板 > NodeMCU 1.0（ESP – 12E模块）

端口（选择正确的端口）

确保开发板选择了NodeMCU，并勾选正确的串行端口（参见图片）。然后点击上传按钮

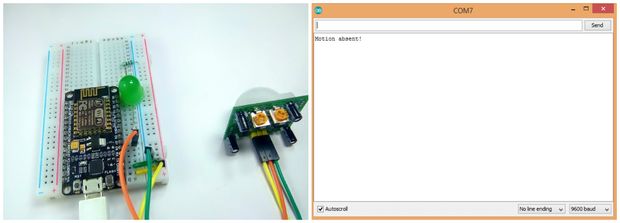

步骤6：查看结果

学会了红外传感器，在生活中的很多地方都可以应用！大家可以尝试着想想可以做些啥。

本节课程序下载：
