(七)arduino入门:RGB LED

一、本节介绍

在本课程中,您将使用PWM来控制RGB LED并使其显示各种颜色。

二、材料准备

  • 1 * RGB LED
  • 3 *电阻(220Ω)
  • 1 *面包板
  • 1 * Arduino Uno板
  • 若干杜邦线
  • USB数据线

三、原理讲解

RGB

RGB代表红色,绿色和蓝色的色彩通道,是行业色彩标准。RGB通过改变三个通道并叠加显示各种新颜色,根据统计,可以创建16,777,216种不同的颜色。如果说所显示的颜色并不完全符合自然色,那么几乎肯定不能用肉眼辨别。

红色,绿色和蓝色的三个颜色通道中的每一个具有255个亮度级。当三原色全部为0时,“LED灯”最暗,也就是关闭。当三原色全部为255时,“LED灯”是最亮的。当叠加由三原色发出的光时,颜色将混合。然而,亮度等于所有亮度的总和,混合得越多,LED越亮。这个过程被称为添加剂混合。

在这个实验中,我们还将使用PWM,如果你已经遵循了迄今为止的教训,你已经有了一个基本的了解。这里我们在RGB LED的三个引脚之间输入0到255之间的值,使其显示不同的颜色。

四、实验步骤

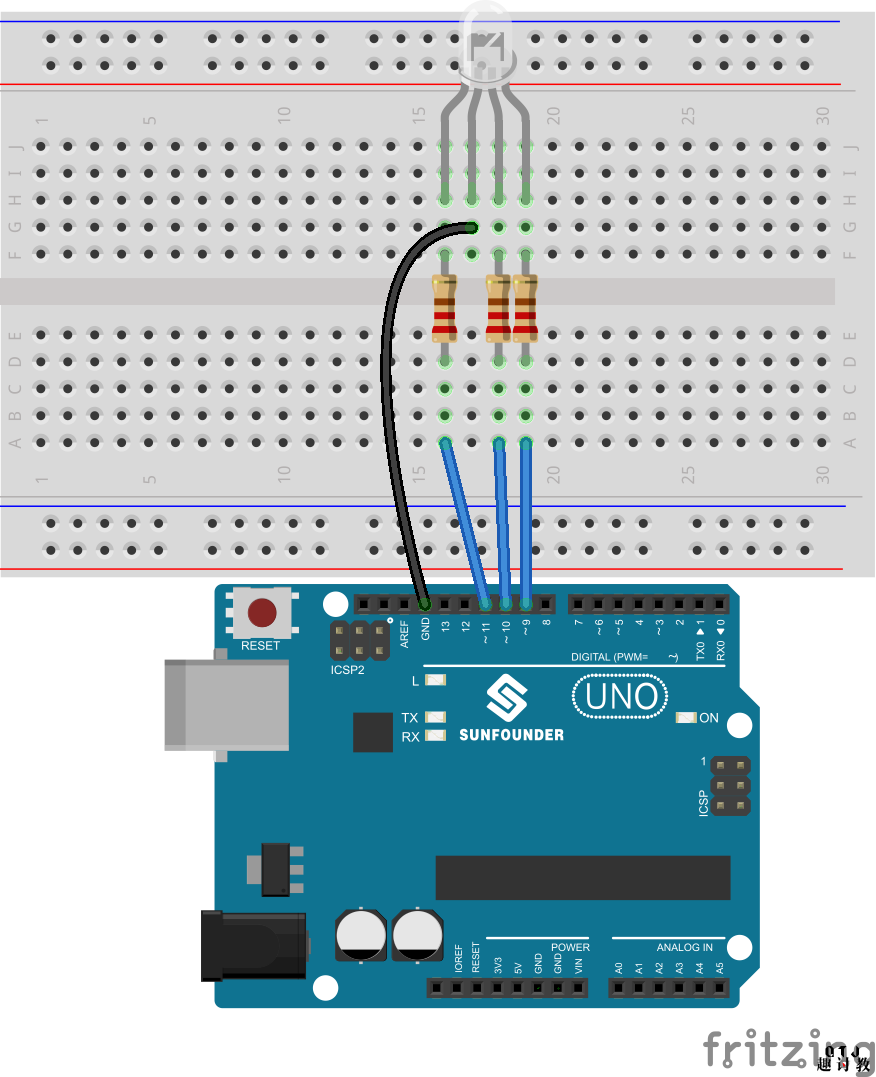

步骤1:建立电路

image https://bbs.qutaojiao.com/assets/images/1-Jynoub2ebbMc1eS6.png

原理图

image https://bbs.qutaojiao.com/assets/images/1-PP7PKzYhJxkxVOIX.png

步骤2:写程序

步骤3:编译代码

步骤4:将程序上传到Arduino Uno板

在这里,您应该首先看到RGB LED闪烁红色,绿色和蓝色,然后红色,橙色,黄色,绿色,蓝色,靛蓝和紫色

image https://bbs.qutaojiao.com/assets/images/1-EU9hRc1pXc7heDJC.jpeg

本节课代码:

//*******老鼠的眼睛********
//RGB LED
//RGB LED将首先出现红色,绿色和蓝色,然后红色,橙色,黄色,绿色,蓝色,靛蓝和紫色.
//网址:http://www.qutaojiao.com/category/course
//2017.10.16
/*************************************************************************/
const int redPin = 11; //R 在RGB LED模块连接到数字引脚11
const int greenPin = 10; //G 在RGB LED模块连接到数字引脚10
const int bluePin = 9; // B 在RGB LED模块连接到数字引脚9
/**************************************************************************/
void color (unsigned char red, unsigned char green, unsigned char blue) // 颜色生成函数
{
  analogWrite(redPin, red);
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}
/******************************************************/
void setup()
{
  pinMode(redPin, OUTPUT); // 将redPin设置为输出
  pinMode(greenPin, OUTPUT); // 将greenPin设置为输出
  pinMode(bluePin, OUTPUT); // 将bluePin设置为输出
}
/***************************************************************************/
void loop()
{
  // 基本颜色:
  color(255, 0, 0); // 转动RGB LED红色
  delay(1000); // 延迟1秒
  color(0, 255, 0); // 转动RGB LED绿色
  delay(1000); // 延迟1秒
  color(0, 0, 255); // 转动RGB LED蓝色
  delay(1000); // 延迟1秒
  // Example blended colors:
  color(255, 0, 252); // /转动RGB LED红色
  delay(1000); // 延迟1秒
  color(237, 109, 0); ///转动RGB LED橙色
  delay(1000); // 延迟1秒
  color(255, 215, 0); ///转动RGB LED黄色
  delay(1000); //延迟1秒
  color(34, 139, 34); // /转动RGB LED绿色
  delay(1000); // 延迟1秒
  color(0, 112, 255); // /转动RGB LED蓝色
  delay(1000); // 延迟1秒
  color(0, 46, 90); // /转动RGB LED靛蓝色
  delay(1000); // 延迟1秒
  color(128, 0, 128); ///转动RGB LED紫色
  delay(1000); // 延迟1秒
}
/******************************************************/
