如何使用ESP32控制继电器模块

释放双眼,带上耳机,听听看~!
了解如何创建网页来控制带有ESP32的继电器模块。在本项目中,我们将使用ESP32控制继电器模块。我们将ESP32连接到Wi-Fi网络,然后通过IP地址和端口(显示在串行监视器上)创建一个网页。使用该网页,我们会将命令发送到ESP32以打开或关闭继电器模块。


目录


硬件清单

  • 1个 ESP32
  • 1个 继电器模块
  • 1个 连接线

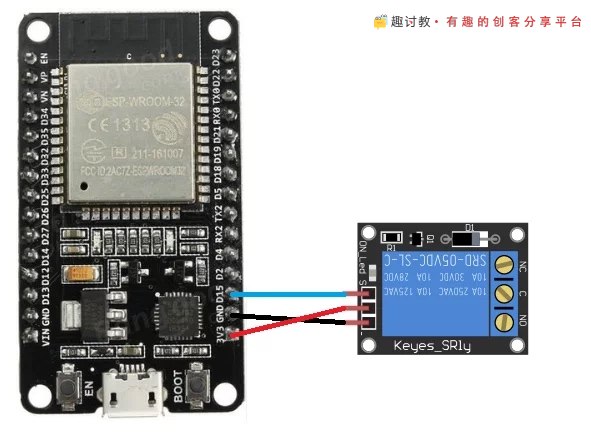

电路原理图

如何使用ESP32控制继电器模块
如何使用ESP32控制继电器模块

代码说明

让我们遍历代码的不同方面以及代码的每个部分查看都负责做什么。完整的代码,可以在本文结尾处找到。
首先,我们包括Wi-Fi库,以便我们可以连接到Internet。然后,我们存储Wi-Fi名称和密码,以便我们可以连接到该网络。之后,我们定义用于创建Web服务器的端口。
const char* wifi_name = "Tenda_31BC98"; // Your Wifi network name here
const char* wifi_pass = "barcelona";    // Your Wifi network password here
WiFiServer server(80);    // Server will be at port 80
在设置功能中,我们使用上面提供的信息连接到Wi-Fi网络。如果与Wi-Fi网络的连接成功,则串行监视器上将显示“连接成功”。如果与Wi-Fi网络的连接不成功,则它将继续尝试直到连接至Wi-Fi网络。
WiFi.begin(wifi_name, wifi_pass);     // Connecting to the wifi network
  while (WiFi.status() != WL_CONNECTED) // Waiting for the response of wifi network
  {
    delay(500);
    Serial.print(".");
  }
    Serial.println("");
  Serial.println("Connection Successful");
下面的命令将在串行监视器上显示IP地址。这是将在我们的服务器上/通过它创建的IP地址。
Serial.println(WiFi.localIP());           // Getting the IP address下面的命令将启动服务器。
server.begin();                           // Starting the server
在循环功能中,我们首先检查是否有任何客户端请求可用。如果有任何客户端请求可用,则我们将读取请求并将其存储在字符中。我们通过发送HTML命令来响应客户请求,这些命令创建了可以控制中继的网页。
if (client)
  {
    boolean currentLineIsBlank = true;
    String buffer = "";
    while (client.connected())
    {
      if (client.available())                    // if there is some client data available
      {
        char c = client.read();
        buffer+=c;                              // read a byte
        if (c == 'n' && currentLineIsBlank)    // check for newline character,
        {
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/html");
          client.println();
          client.print("");
          client.print("
ESP32 Standalone Relay Control
");
          client.print("

Relay Control

");
          client.print("ON");
          client.print("OFF");
          client.print("");
          break;        // break out of the while loop:
        }
      }
}

完整的项目代码


#include <WiFi.h>
const char* wifi_name = "Tenda_31BC98"; // Your Wifi network name here
const char* wifi_pass = "barcelona";    // Your Wifi network password here
WiFiServer server(80);    // Server will be at port 80

int relay_pin = 2;

void setup()
{
  Serial.begin (115200);
  pinMode (relay_pin, OUTPUT);

  Serial.print ("Connecting to ");
  Serial.print (wifi_name);
  WiFi.begin (wifi_name, wifi_pass);     // Connecting to the wifi network

  while (WiFi.status() != WL_CONNECTED) // Waiting for the response of wifi network
  {
    delay (500);
    Serial.print (".");
  }
  Serial.println("");
  Serial.println("Connection Successful");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());           // Getting the IP address
  Serial.println("Type the above IP address into browser search bar");
  server.begin();                           // Starting the server
}


void loop()
{
  WiFiClient client = server.available();     //Checking if any client request is available or not
  if (client)
  {
    boolean currentLineIsBlank = true;
    String buffer = "";
    while (client.connected())
    {
      if (client.available())                    // if there is some client data available
      {
        char c = client.read();

        buffer += c;                            // read a byte

        if (c == 'n' && currentLineIsBlank)    // check for newline character,

        {

          client.println("HTTP/1.1 200 OK");

          client.println("Content-Type: text/html");

          client.println();

          client.print("");

          client.print("
ESP32 Standalone Relay Control
");

          client.print("

Relay Control

");

          client.print("ON");

          client.print("OFF");

          client.print("");

          break;        // break out of the while loop:

        }

        if (c == 'n') {

          currentLineIsBlank = true;

          buffer = "";

        }

        else

          if (c == 'r') {

            if (buffer.indexOf("GET /?relayon") >= 0)

              digitalWrite(relay_pin, LOW);

            if (buffer.indexOf("GET /?relayoff") >= 0)

              digitalWrite(relay_pin, HIGH);

          }

          else {

            currentLineIsBlank = false;

          }

      }

    }

    client.stop();

  }

}
