(三)arduino入门:打造LED流水灯

学完上节课的内容,学会了如何控制led灯之后,我相信这几科的内容一会非常容易的。这节课是控制多个led灯。

一、准备材料

arduino uno开发板一块

led灯6个(颜色随意)

杜邦线若干

usb数据线

二、编程环境

Arduino IED

三、原理讲解

控制单个LED灯是只需要引脚给高低电平,就可以控制灯的亮灭

流水灯:多个led灯

需要使用多个引脚控制,所以这里使用2到7号引脚。

分别控制灯的亮灭,就可以实现流水灯的效果。

流水灯效果:全灭的灯逐个往一边点亮,再逐个往开始端灭掉,循环即可,当然也可以其它效果,可自己设定。

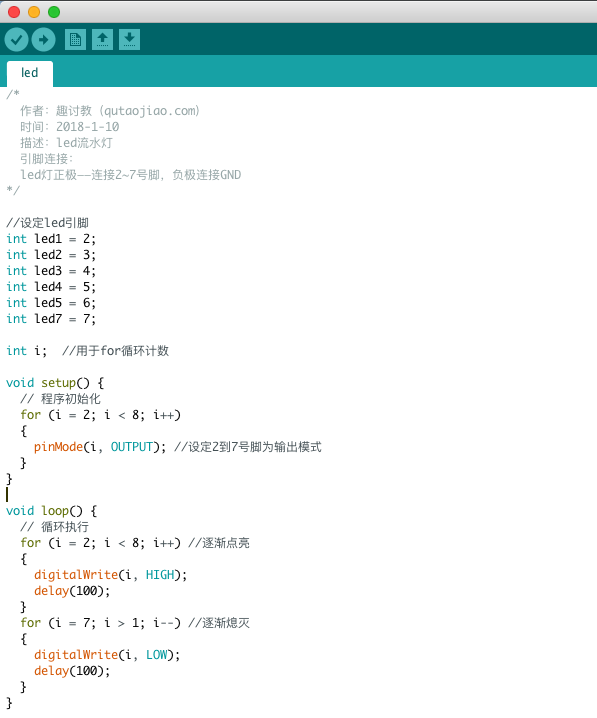

四、开始编程

image https://bbs.qutaojiao.com/assets/images/4-h8iblAfx7RZX8QYr.png

本节课程序:

/*
  作者:趣讨教(qutaojiao.com)
  时间:2018-1-10
  描述:led流水灯
  引脚连接:
  led灯正极——连接2~7号脚,负极连接GND
*///设定led引脚
int led1 = 2;
int led2 = 3;
int led3 = 4;
int led4 = 5;
int led5 = 6;
int led7 = 7;
int i;  //用于for循环计数

void setup() {  // 程序初始化
  for (i = 2; i < 8; i++)
  {
    pinMode(i, OUTPUT); //设定2到7号脚为输出模式
  }
}
void loop() {  // 循环执行
  for (i = 2; i < 8; i++) //逐渐点亮
  {
    digitalWrite(i, HIGH);
    delay(100);
  }  for (i = 7; i > 1; i--) //逐渐熄灭
  {
    digitalWrite(i, LOW);
    delay(100);
  }
}

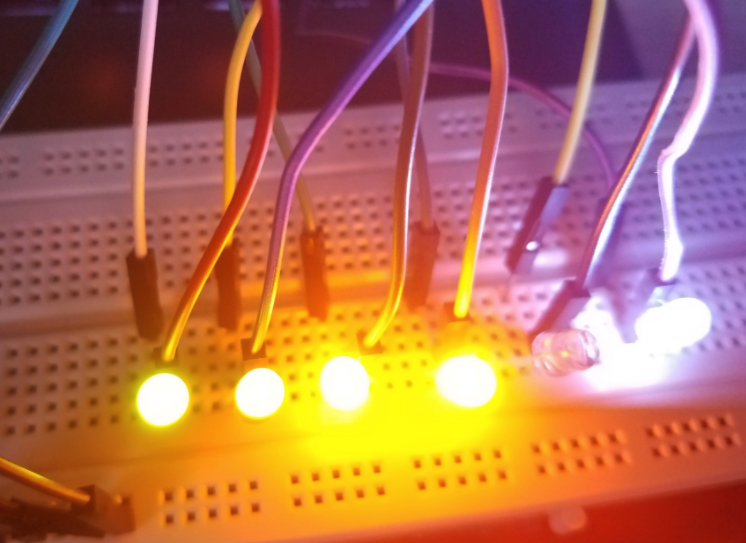

五、程序测试

选择正确的端口,选择arduino uno开发板,上传程序,观察现象,会发现流水的效果。

image https://bbs.qutaojiao.com/assets/images/4-rr2ftkgcoW03NrCj.png

本节课程序下载:

当前内容已被隐藏,您需要登录才能查看
